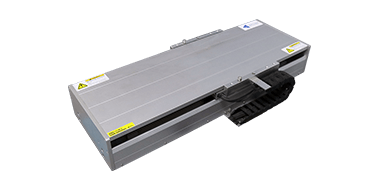

DGL雙導軌直線模組

DGL系列（雙導軌直線電機平臺）采用Akribis直線電機系統，具有高剛性以及高穩定性的特點。作為Akribis標準模組為客戶提供方便快捷的模組制定方案。

PDF資料查看

產品詳情

直線模組：特點

A. 直線電機直驅

B. 高精度以及精準回零

C. 3種蓋板可供選擇（包括無塵室蓋板）

D. 行程從100 mm 至1200mm

E. 模塊化設計

直線電機直驅

采用Akribis直線電機對模組進行直接驅動。兩種型號電機可供選擇: AUM系列（無鐵芯電機）ACM系列（有鐵芯電機）。AUM系列為客戶提供低速更加穩定的模組系統。ACM系列在相同尺寸下為客戶提供更大的直驅推力。

高精度以及精準回零

DGL系列標準模組采用高精度的光柵編碼器系統，為客戶提供高精度的定位平臺。

模塊化設計

DGL系列采用標準化的模塊設計，可以根據客戶需求進行模塊化組合

雅科貝思直線模組s-l1600

1a28e2f4-183f-4040-adc4-b1c579955771

性能參數	單位	參考值
加速度	G	10
速度（分辨率為1μm）	m/s	5（40μm光柵距和20MHz計數頻率）
速度（分辨率為0.5μm）		2.5（20μm光柵距和20MHz計數頻率）
速度（分辨率為0.1μm）		1.3（20μm光柵距和20MHz計數頻率）
速度（模擬量編碼器）		8（40μm光柵距和200KHz輸入頻率）
速度（模擬量編碼器）		4（20μm光柵距和200KHz輸入頻率）
*直線度	μm	±3μm/25mm，NTE±8μm/300mm
*平面度		±3μm/25mm，NTE±8μm/300mm
重復精度（分辨率為1μm）		±3μm（40μm光柵柵距）
重復精度（分辨率為0.5μm）		±1.5μm（20μm光柵柵距）
重復精度（分辨率為0.1μm）		±1μm（20μm光柵柵距）
重復精度（模擬量編碼器）		±5counts

*所有的測量數值基于模組安裝在平面度為5um的花崗巖臺面上。
